Optique
Un objectif, bien plus que du verre.
Entre une scène et son image, il y a un assemblage de surfaces, de traitements et d’ajustements. L’objectif commence bien avant le déclenchement.
À retenir
Un objectif est un équilibre entre géométrie, matériaux, traitements et assemblage. Son caractère ne se résume ni à son ouverture ni à sa netteté au centre.
Faire converger la lumière
Un objectif photographique combine des lentilles en groupes pour former une image sur le film ou le capteur. La courbure des surfaces et les propriétés des matériaux déterminent la façon dont les rayons sont déviés.

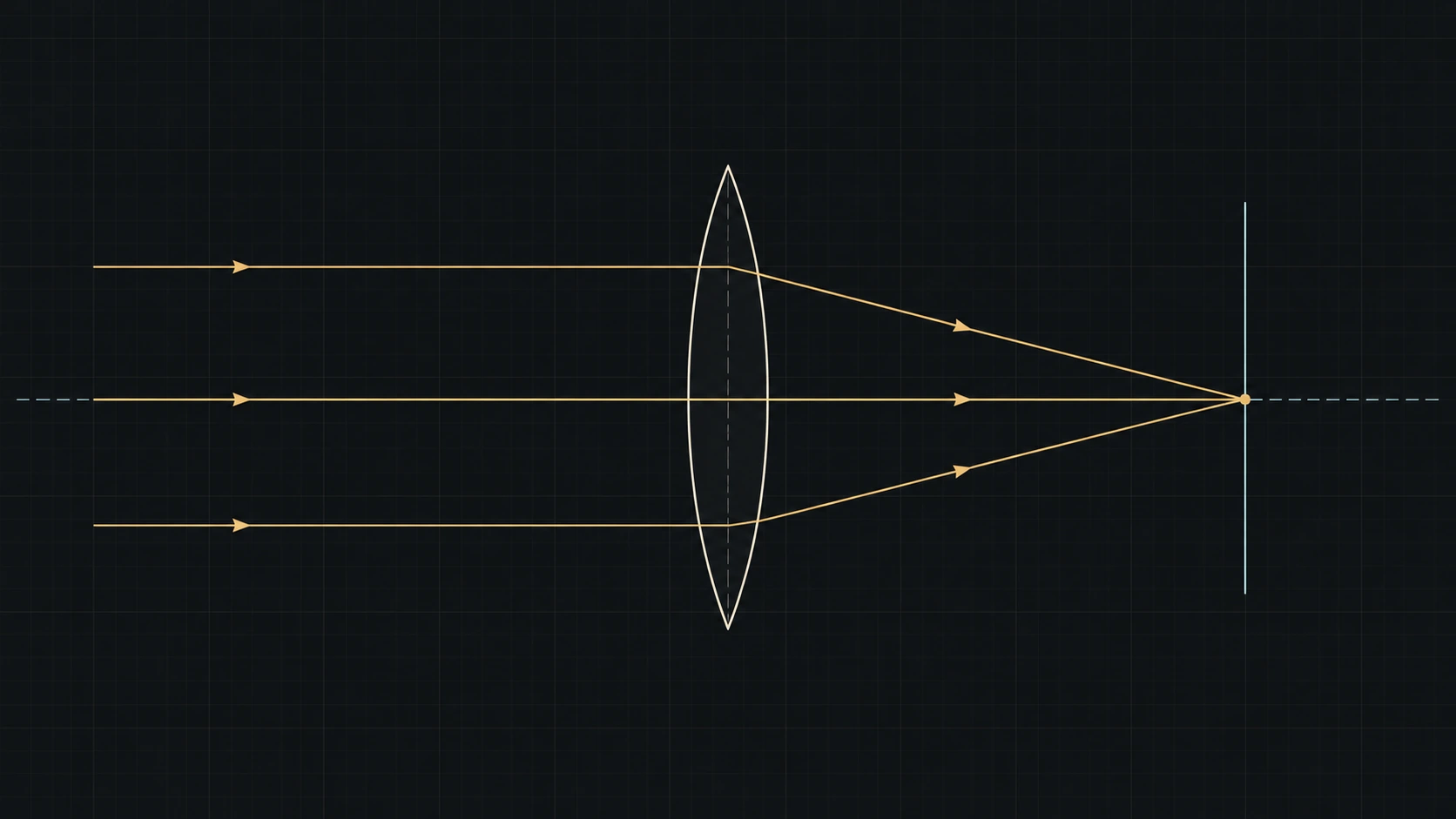

Le schéma part d’une lentille convergente idéale : des rayons parallèles arrivent à gauche et se rejoignent à droite. Ce point aide à comprendre le foyer, mais un vrai objectif doit former une image sur toute une surface, pas seulement au centre. Il doit aussi recevoir des rayons de directions et de couleurs différentes. C’est cette difficulté qui conduit à associer plusieurs éléments.
La conception cherche un équilibre : former une image exploitable tout en limitant les aberrations, dans un ensemble dont la taille et la mécanique restent utilisables.
Lentilles et groupes : compter ne suffit pas
Une lentille est un élément optique individuel ; un groupe rassemble un ou plusieurs éléments associés, parfois collés. Leurs formes et leurs matériaux sont combinés pour guider les rayons et corriger différents défauts. Une formule comportant plus de lentilles n’est pas automatiquement meilleure.

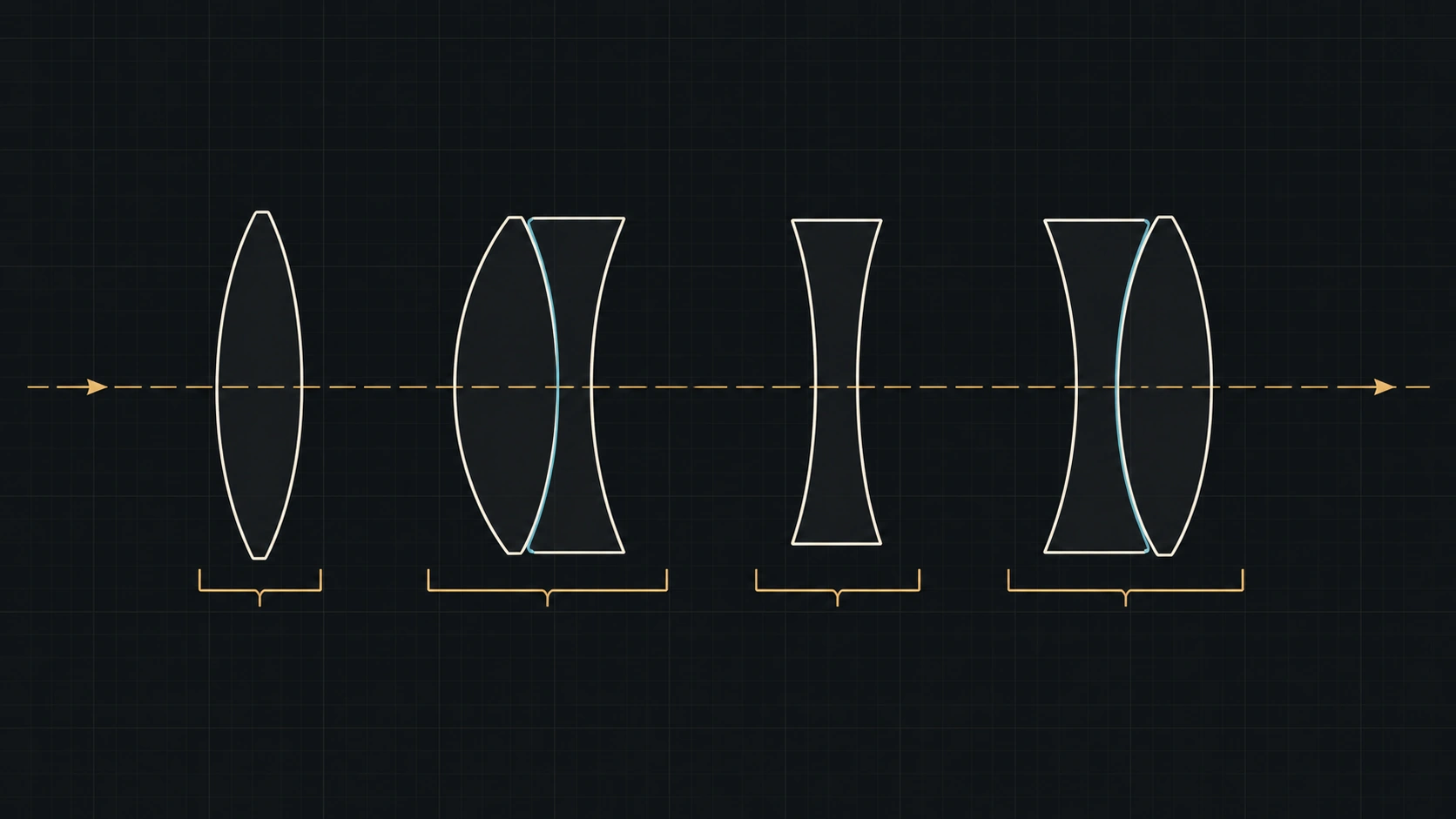

Deux lentilles collées peuvent former un groupe ; deux éléments séparés par une lame d’air n’en constituent pas nécessairement un seul. Les espaces font donc partie du dessin optique au même titre que le verre. Sur une vue démontée, certaines pièces visibles sont des bagues ou des supports : compter les objets sur la table ne permet pas de retrouver la formule optique.
La lentille frontale reçoit la lumière de la scène ; les éléments arrière participent à l’image envoyée vers le capteur. La photo d’objectif démonté montre de véritables pièces, mais pas un plan universel : chaque formule dispose ses éléments à sa manière.
Focale : l’angle de champ, pas la longueur du tube
La focale, exprimée en millimètres, est une propriété optique définie pour une mise au point à l’infini. À format de capteur donné, une focale courte embrasse un angle plus large ; une focale longue cadre plus serré. La taille du capteur intervient donc dans le champ couvert.

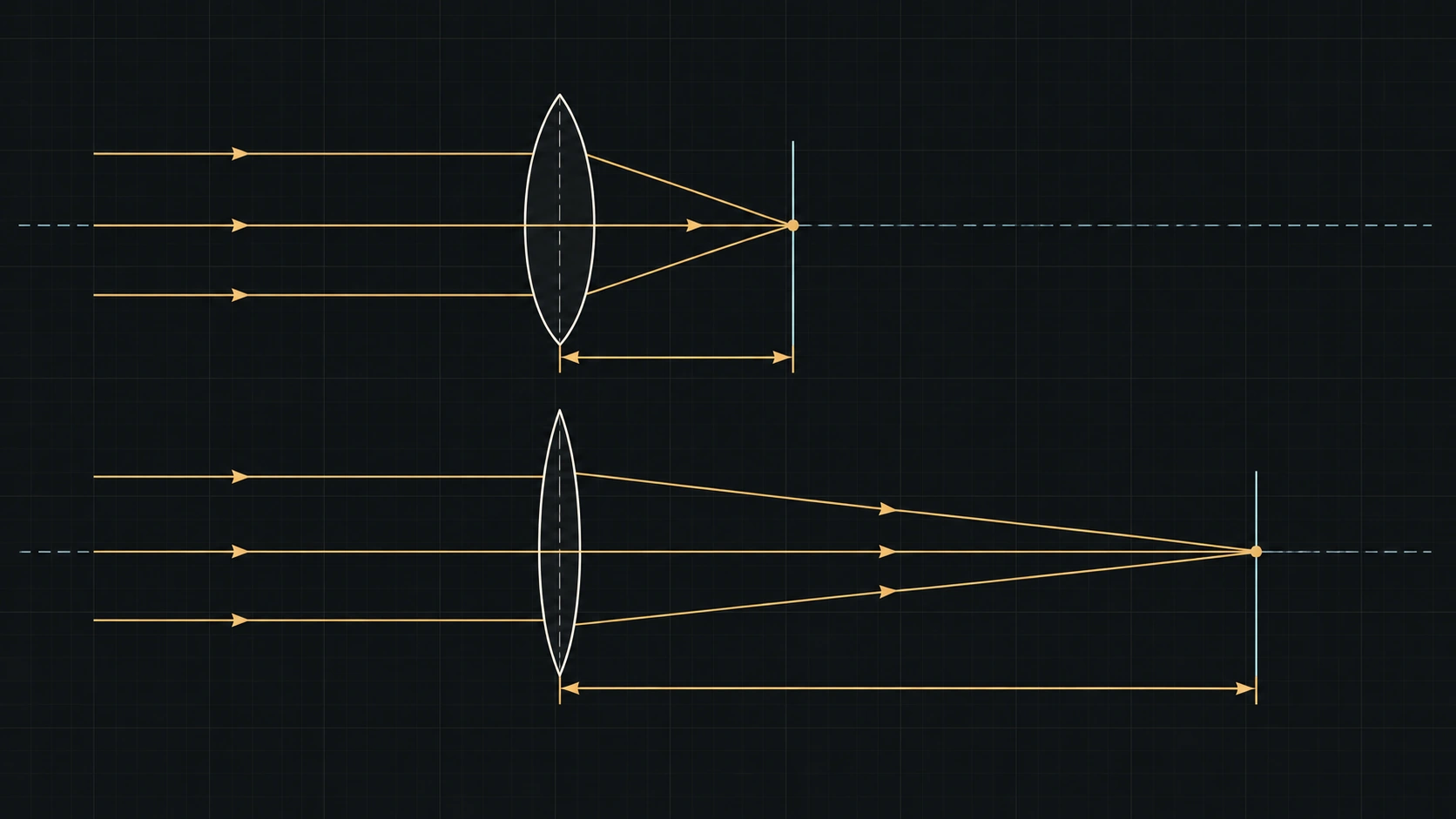

Pour lire le dessin, comparez la distance entre la lentille idéale et son foyer : elle est plus courte en haut qu’en bas. Dans une formule réelle, on utilise des plans de référence optiques ; mesurer le tube à la règle ne suffit pas. À format identique, changer de focale change le champ cadré. La comparaison suppose donc de préciser aussi la taille du film ou du capteur.
Un zoom fait varier sa focale en déplaçant des groupes. Une focale fixe conserve sa valeur nominale. Pour comparer des cadrages entre formats, on parle d’équivalence ; cette conversion ne transforme pas la focale physique ni la lumière déjà reçue par le capteur.
Diaphragme : doser la lumière et la profondeur
Le diaphragme est l’iris, souvent composé de lamelles, qui règle l’ouverture. Le nombre f correspond au rapport entre focale et diamètre de la pupille d’entrée : un nombre plus petit indique une ouverture relative plus grande. Ce n’est pas le diamètre extérieur de la lentille.

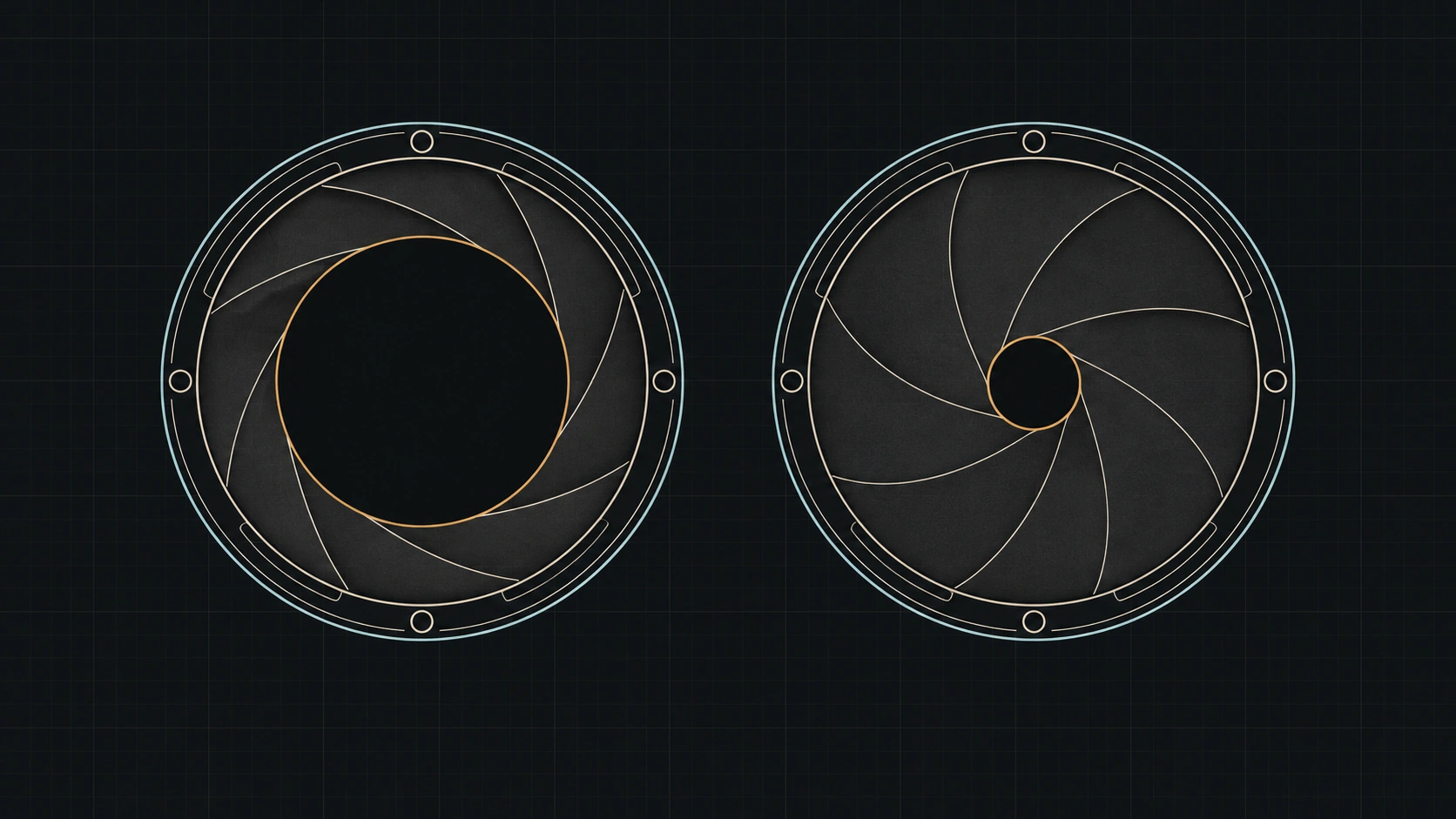

Imaginez deux ouvertures du même objectif, sans déplacer l’appareil : le grand iris laisse entrer davantage de lumière que le petit, si le reste ne change pas. Pour conserver une exposition comparable, il faut compenser avec un autre réglage. La profondeur de champ dépend aussi de la distance du sujet. Fermer le diaphragme est un choix de lumière et de netteté, pas un bouton de qualité universelle.
À conditions comparables, fermer l’ouverture augmente la profondeur de champ, mais réduit la lumière reçue. Aux très petites ouvertures, la diffraction peut réduire la finesse des détails : davantage de profondeur de champ ne garantit donc pas la meilleure netteté globale. La forme des lamelles participe aux contours des hautes lumières floues. La distance de mise au point et les conditions d’observation influencent aussi la profondeur de champ.
Mise au point : déplacer le bon ensemble
La mise au point ajuste le système optique pour qu’un sujet à une distance donnée forme une image nette sur le plan sensible. Selon l’objectif, on déplace tout ou partie de la formule ; certains modèles utilisent un groupe interne pour éviter de déplacer l’ensemble du fût.

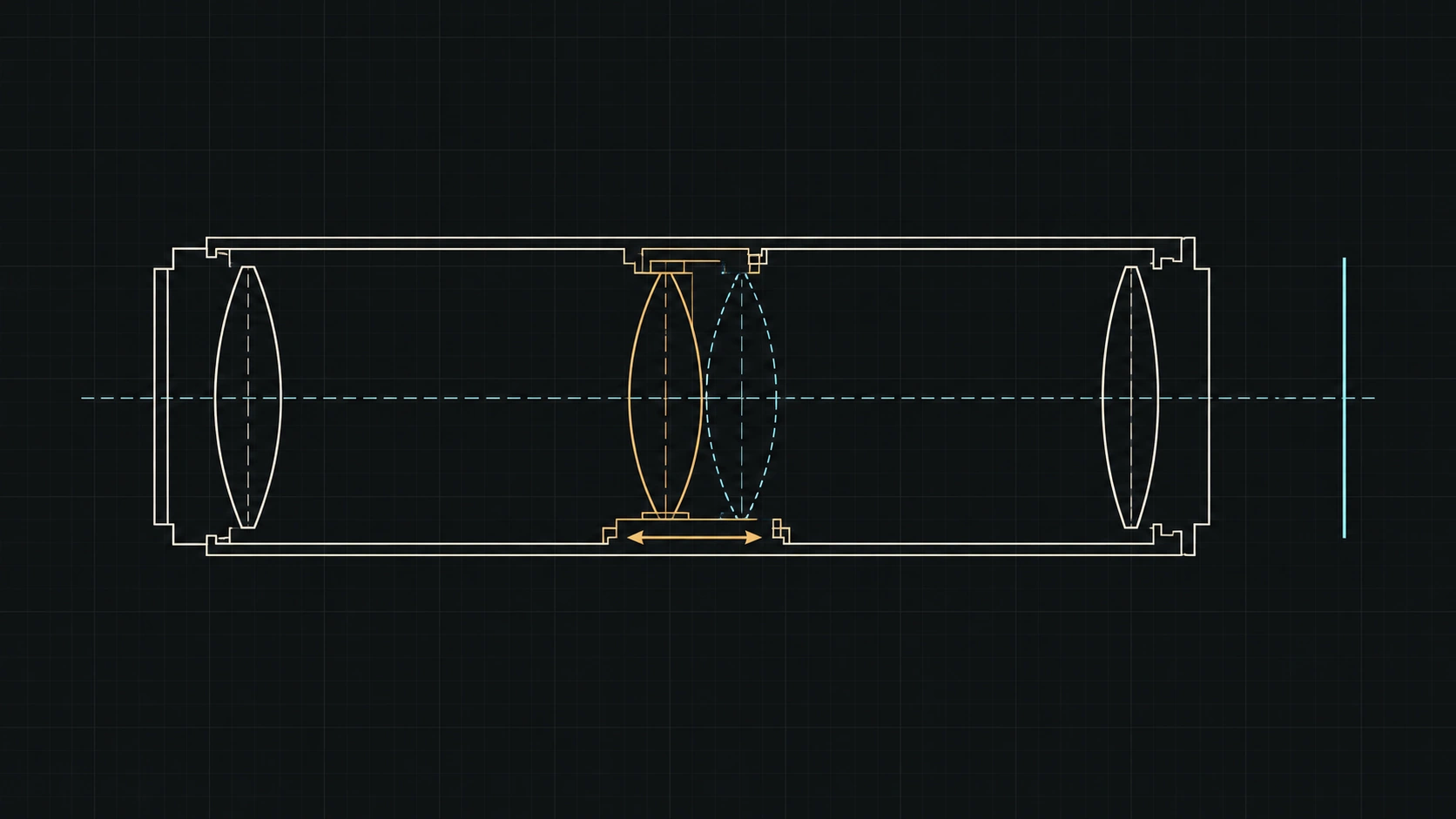

Le dessin montre un groupe mobile et un plan de capteur qui reste en place. Le mouvement utile est ici longitudinal, le long de l’axe optique. Il faut le distinguer du déplacement transversal employé par certaines stabilisations. L’autofocus décide d’une position de mise au point ; le mécanisme réalise le mouvement. Une erreur de sujet sélectionné et une difficulté mécanique ne sont donc pas le même problème.
Un moteur peut réaliser ce mouvement à partir des instructions de l’autofocus. La distance minimale et le grandissement sont deux caractéristiques différentes : pouvoir se rapprocher ne suffit pas à définir un objectif macro. Le point choisi reste une décision photographique, même lorsque le mouvement est automatisé.
Aberrations : les compromis que l’on cherche à maîtriser
La dispersion fait varier la déviation de la lumière avec sa longueur d’onde. Si les couleurs ne convergent pas comme prévu, des franges peuvent apparaître. Les courbures, les verres et les combinaisons de groupes servent à limiter ces aberrations chromatiques et d’autres erreurs de formation de l’image.

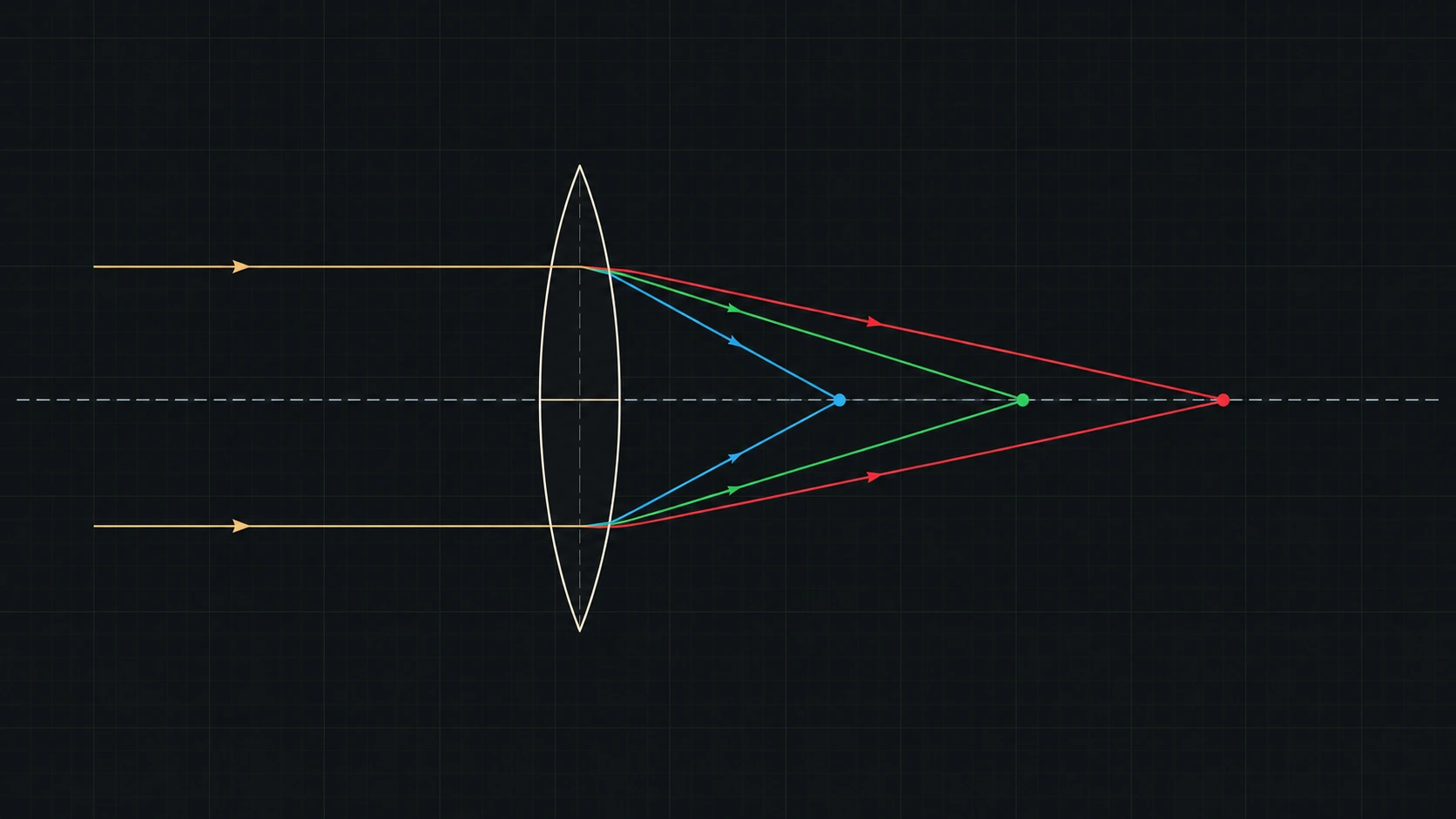

Le dessin isole un seul défaut pour le rendre lisible : dans cet exemple, les rayons bleus et rouges ne rejoignent pas exactement le même foyer. Un objectif réel doit gérer plusieurs erreurs simultanément, dans l’ensemble de l’image. Une correction bénéfique au centre peut demander d’autres compromis vers les bords. Les matériaux et les surfaces sont choisis ensemble, plutôt qu’en recherchant un verre miraculeux.
Une surface asphérique offre une courbure qui varie autrement que celle d’une sphère. Elle donne des possibilités de correction supplémentaires, sans être une garantie universelle de perfection. Distorsion, netteté aux bords et lumière parasite doivent être considérées ensemble, à plusieurs distances et ouvertures.
Pourquoi traiter les surfaces ?
À chaque interface, une partie de la lumière peut être réfléchie. Les traitements antireflets réduisent ces réflexions et contribuent à limiter le flare et les images fantômes. Ils ne rendent pas tout contre-jour identique.

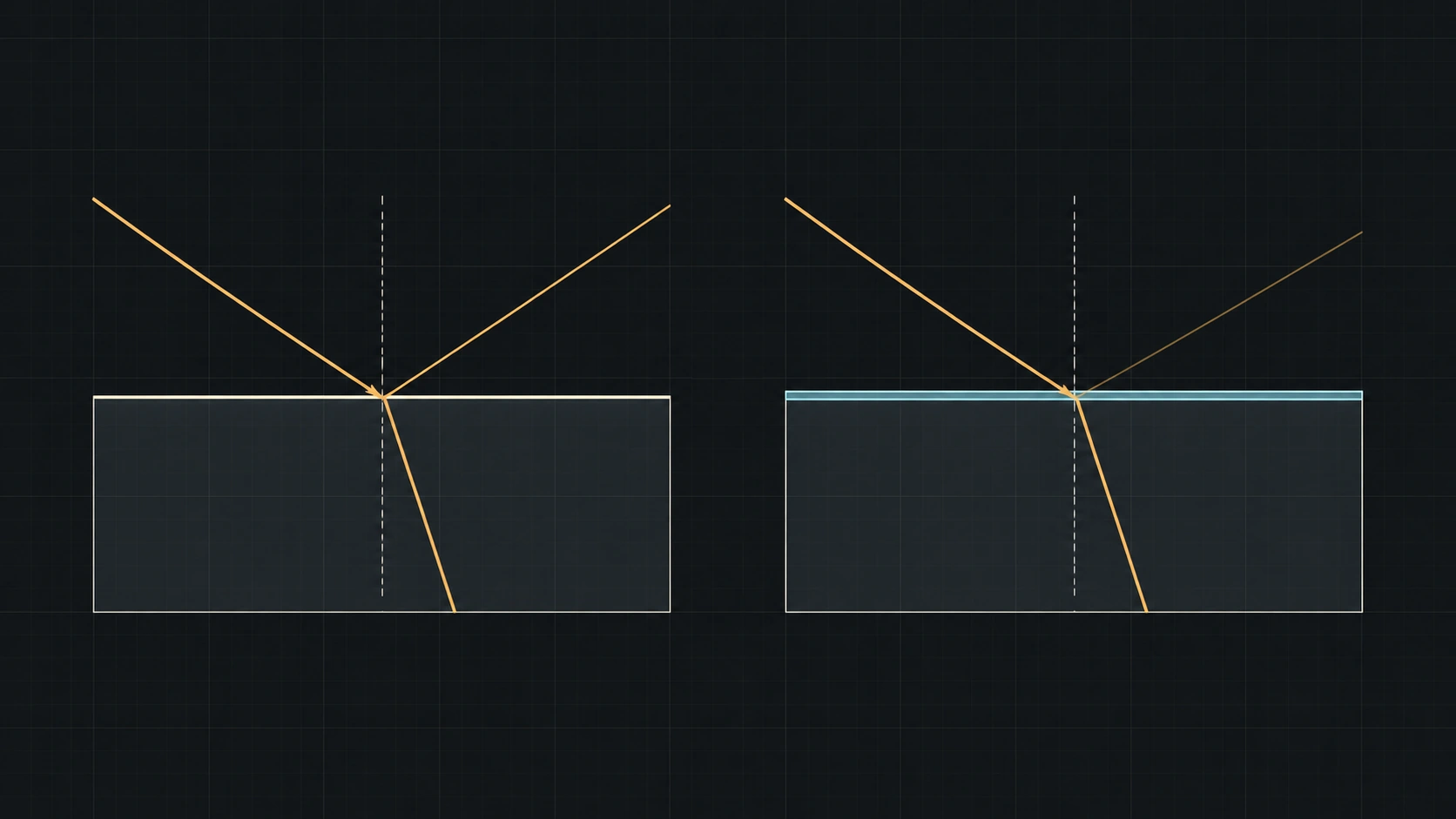

Comparez les deux interfaces du schéma : la branche réfléchie est atténuée du côté traité, tandis que la lumière transmise poursuit son trajet dans le matériau. C’est une explication de principe ; l’effet dépend notamment de la longueur d’onde et de l’angle d’incidence. Un traitement antireflet aide à contrôler la lumière parasite, mais ne supprime pas toutes les réflexions de toutes les scènes.
La lumière parasite dépend aussi de la scène, de l’angle et de la construction de l’objectif. Un reflet n’est donc pas une simple couleur que l’on pourrait déduire d’une marque.
Donner sa forme au verre

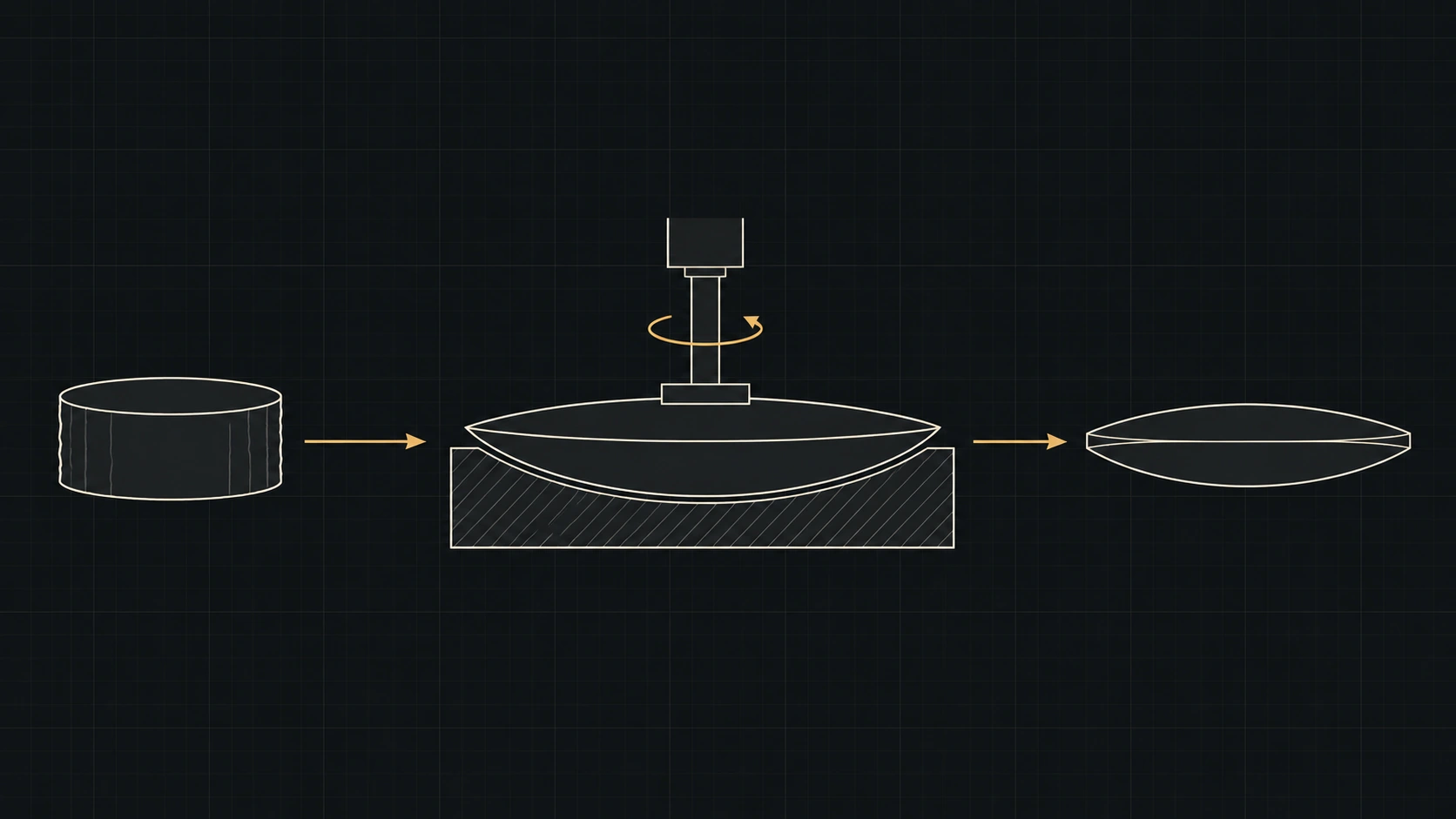

Après le choix des matériaux, les surfaces doivent atteindre la forme voulue. La fabrication peut employer usinage, polissage ou moulage, selon la pièce. Une surface asphérique ne suit pas une simple sphère.
La pièce brute n’est qu’un point de départ. Le travail de la surface et son contrôle doivent permettre d’approcher la forme prévue par la conception. Ensuite, le centrage et l’assemblage déterminent la position de cette surface dans l’instrument. Une lentille bien polie mais mal placée ne suffit donc pas à former un objectif correctement réglé : la précision concerne la pièce et l’ensemble.
Le contrôle de la forme accompagne la fabrication. Un assemblage photographique demande aussi que chaque élément soit positionné correctement par rapport aux autres.
Fût, monture et mécanique : maintenir la précision
Le fût maintient les pièces à leurs places et guide les éléments mobiles. La monture relie l’objectif au boîtier ; selon le système, ses contacts transmettent alimentation, commandes et informations. L’alignement ne sert pas seulement à rendre l’objectif solide : il préserve la géométrie prévue.

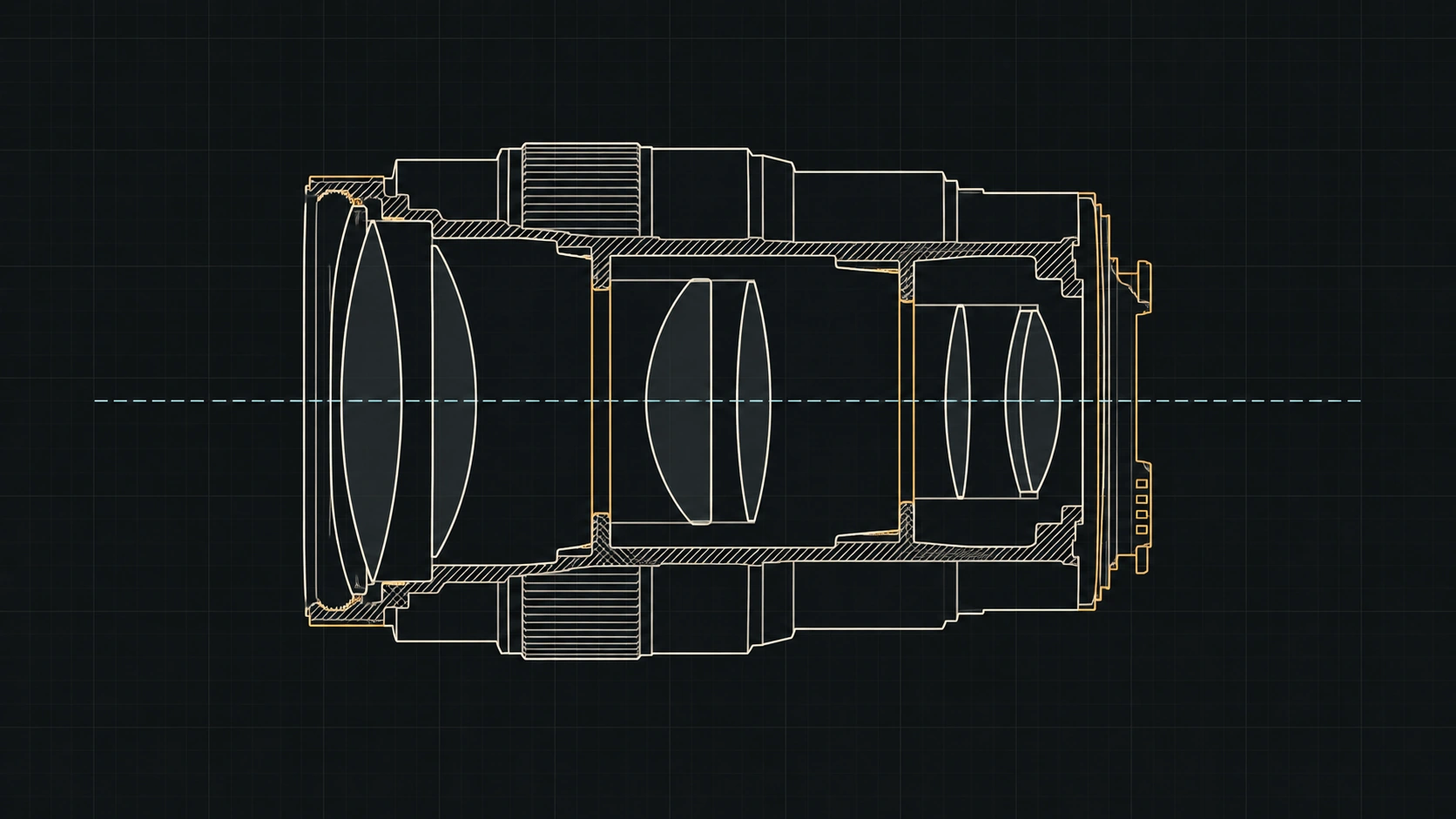

La coupe simplifiée distingue l’optique, les guides mécaniques et la liaison au boîtier. Certaines pièces doivent rester fixes ; d’autres doivent bouger de façon reproductible. Une bague, un moteur ou une monture ne se résume donc pas à l’habillage extérieur. Leur rôle est de maintenir les éléments dans les positions prévues, tout en laissant fonctionner la mise au point, le zoom ou le diaphragme selon le modèle.
Un défaut de centrage peut dégrader une partie de l’image. Les tolérances, les réglages et les contrôles sont donc aussi importants que le choix du verre. La présence de joints ne signifie pas qu’un objectif peut être immergé ; les limites dépendent de sa conception et de sa notice.
Stabilisation et rendu du flou
La stabilisation optique, lorsqu’elle est présente, déplace un ensemble pour compenser certains mouvements du photographe. Elle ne remplace pas une vitesse suffisante pour figer un sujet qui bouge. Une stabilisation du capteur emploie une autre partie du système.

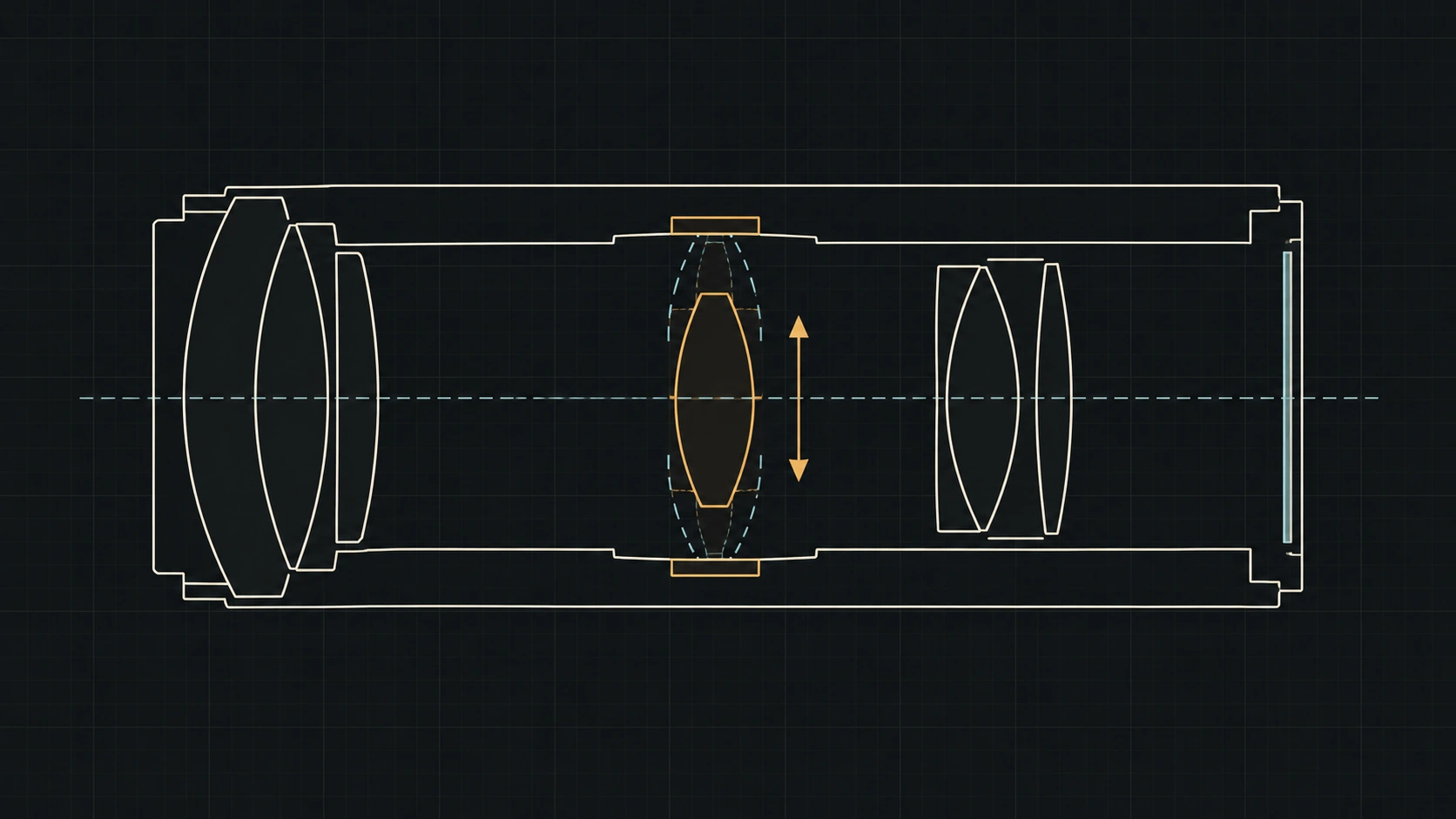

Le groupe représenté se déplace ici perpendiculairement à l’axe pour illustrer la compensation de mouvements. C’est un autre usage de la mécanique que la mise au point. Même avec une image stabilisée, une personne qui marche peut rester floue si le temps de pose est long. Il faut séparer le mouvement de l’appareil, celui du sujet et le flou lié à la mise au point.
Le bokeh décrit l’aspect des zones hors mise au point, pas seulement leur quantité. Distance du fond, ouverture et conception optique interviennent. Une diffusion ajoutée ensuite évoque une esthétique ; elle ne modifie ni la formule de l’objectif ni la profondeur de champ enregistrée à la prise de vue.
Assembler un instrument, choisir un regard
Les éléments optiques prennent place dans un mécanisme de mise au point et, selon le modèle, de diaphragme ou de zoom. L’alignement et les contrôles font partie de l’instrument autant que le verre.

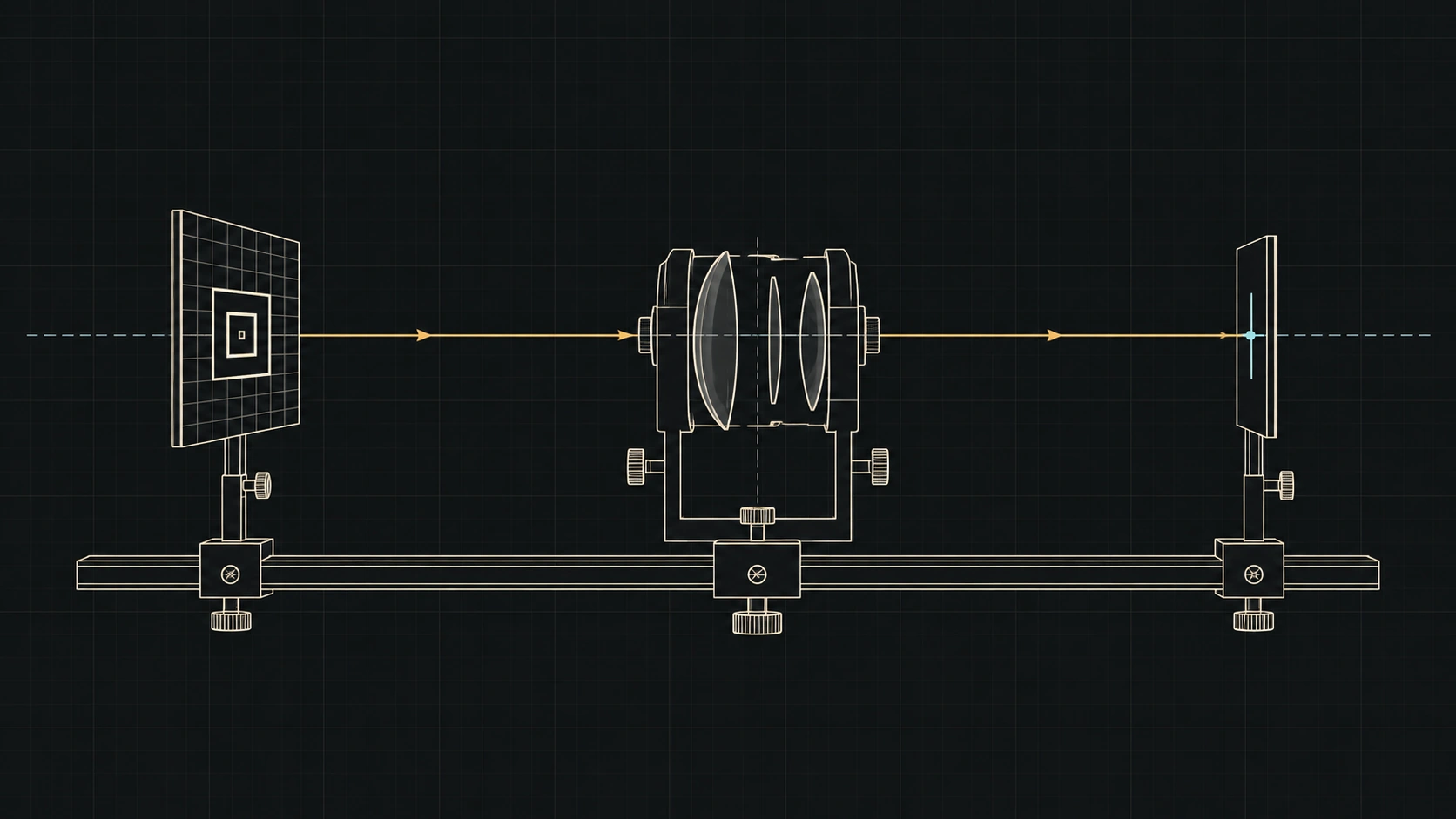

Le banc optique symbolise la vérification d’un ensemble monté : ce n’est plus seulement la qualité de chaque lentille qui compte, mais leur fonctionnement commun. Pour le photographe, le résultat se lit dans une image et dans la manière d’utiliser l’objectif. Le choix final associe donc des propriétés optiques, une mécanique, un cadrage et une intention ; aucun chiffre isolé ne remplace cette combinaison.
Après la prise de vue, les effets numériques peuvent évoquer une diffusion ou une texture. Lens FX est un terrain créatif, pas le remplacement physique des lentilles du téléphone.
